DX393硬件Raid卡概览

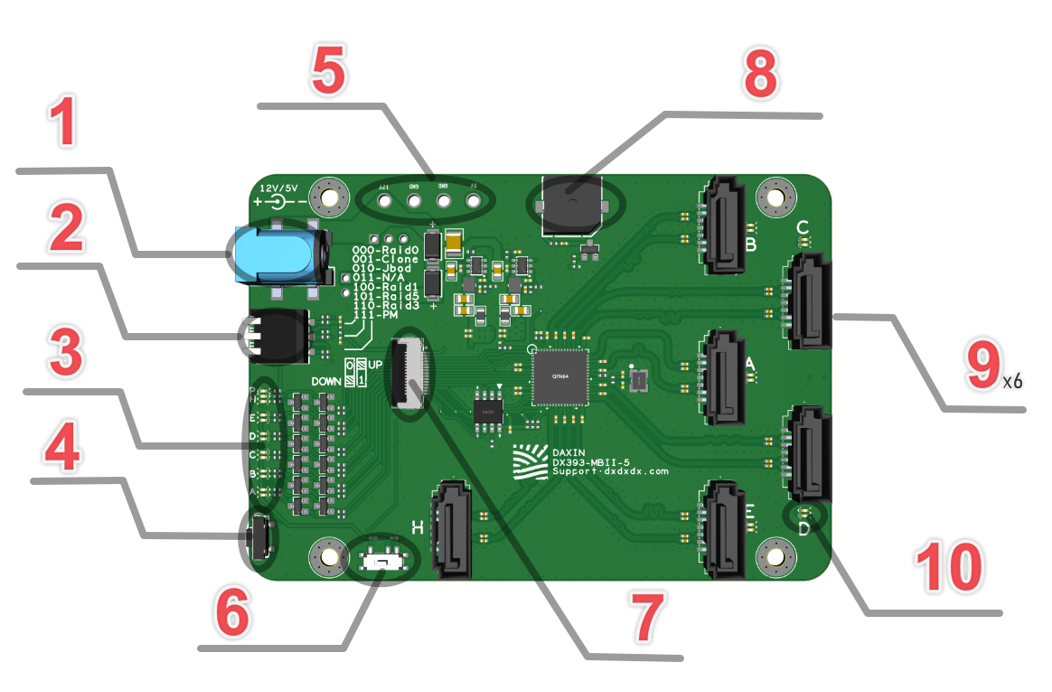

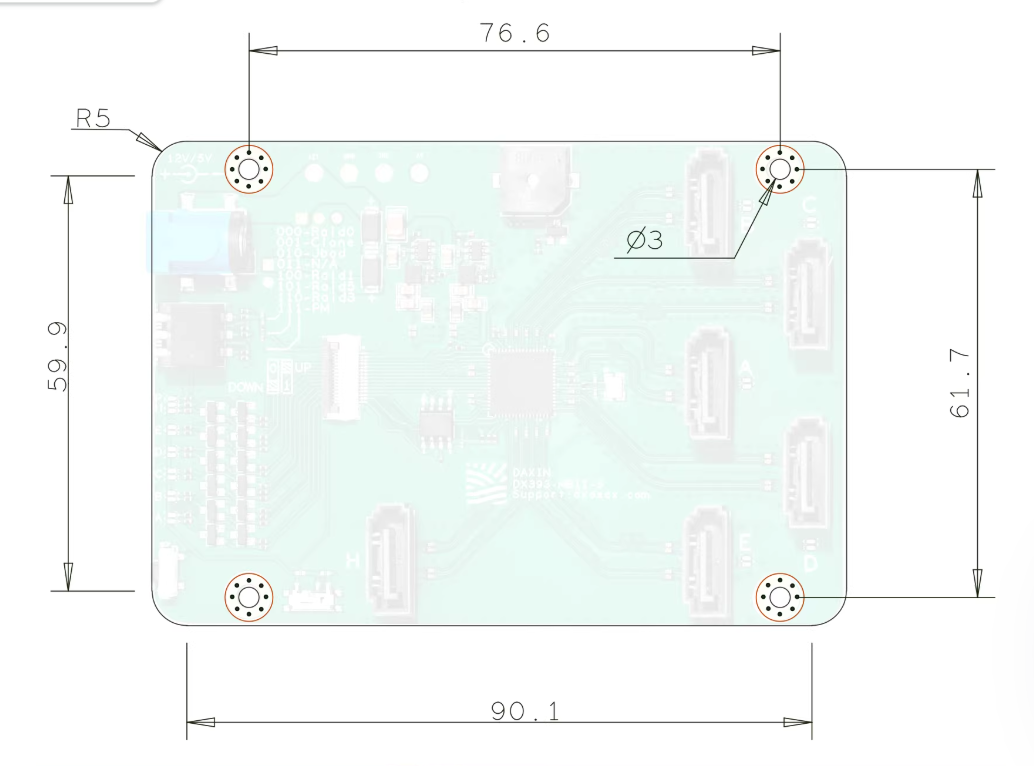

板卡概览

1.     电源输入口：使用DC5521标准的直流电源输入口，电源内正外负，电压5V-12V，电流大于500mA；

2.     拨码开关：用于设置Raid模式，详见下文介绍；

3.     指示灯1：板边LED指示灯，除电源灯外，每个SATA口对应一对红蓝LED，蓝色正常，红色异常，通过选择开关（6）来选择使用，放在板边便于DIY；

4.     按钮：配置RAID时使用，详见下文介绍；

5.     扩展电源口：四个孔可以焊接大D座，12V孔位可以给板卡供电，再焊接一个电源模块，还可以给硬盘供电；

6.     选择开关：用于选择使用指示灯1或者指示灯2；

7.     排线口：用于外置副板卡，可以把指示灯、拨码开关、按钮、蜂鸣器，引出到更远的位置，便于DIY；

8.     蜂鸣器：RAID组状态变化时发出鸣叫，故障时重复鸣叫；

9.     SATA口：6个7P口，其中H接主板，A/B/C/D/E五个口接硬盘；

10.   指示灯2：每个SATA口旁设置了一对红蓝灯，方便和硬盘对应，通过选择开关（6）选择使用；
