DX393硬件Raid卡配置方法

Raid配置方法

DX393硬件Raid卡有两种方法设置Raid组类型：可通过板子上自带的拨码开关来配置，也可使用win系统（或其他）上位机来配置，下面分别进行介绍；

1、拨码开关配置方法

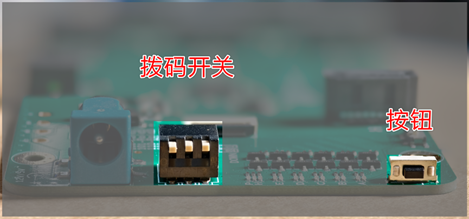

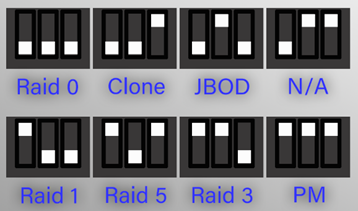

如上图，可以看到一个3位的拨码开关，通过不同的拨码组合，以配置多种Raid组，具体组合定义如下：



配置步骤如下：

a)       拨码开关打到PM档     →    长按右侧按钮    →    再上电；

b)       听到蜂鸣器“嘀”的一声后，松开右侧按钮即可复位Raid配置；

c)       拨码开关打需求挡位   →    长按右侧按钮    →    再上电；

d)       听到蜂鸣器“嘀”的一声后，松开右侧按钮即可配置好需求的Raid模式。

2、软件配置方法

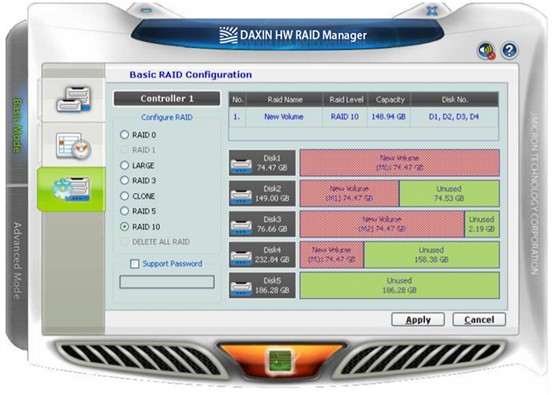

通过win系统上位机软件进行Raid组的配置，首先安装软件，板子和硬盘准备妥当之后，插入电脑，在电脑识别到Raid卡之后，打开软件，会看到如下信息





例如，如果用户选择RAID 10，则DX393硬件Raid卡将选择四个可用磁盘以从较低的磁盘号开始构建RAID 10。 同时，它将按最小磁盘大小以组建RAID并计算RAID的总容量。

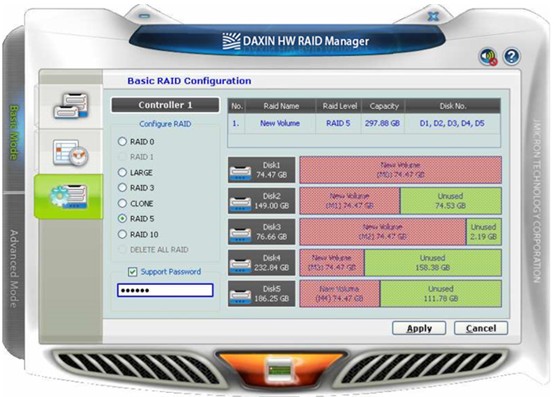

如果用户要设置新RAID的密码，可以选中密码组框并输入密码，如下图。



选择RAID类型并设置密码（可选）后，用户只需按“ Apply”（应用）按钮以应用配置，或按“ Cancel”（取消）按钮以恢复到原始磁盘状态。 如果用户要删除现有RAID，则可以选择“ DELETE ALL RAID”按钮删除RAID并应用它。

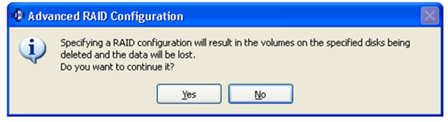

当用户按下“应用”按钮时，它将弹出一个对话框，要求您进行确认。

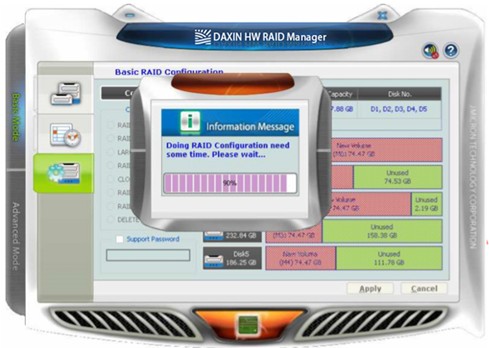

用户确认应用配置后，它将弹出另一个进度窗口以显示配置状态。



RAID配置完成后，将弹出一个消息对话框，告知您已新创建RAID或删除了RAID。



上图：新创建RAID提示信息



上图：删除了RAID提示信息

最后，将重新绘制磁盘图表以反映配置结果。 新创建的RAID将以渐变颜色显示。 如果用户删除RAID，则磁盘图将以绿色绘制。



上图：新创建的RAID将以渐变颜色显示



上图：用户删除RAID，则磁盘图将以绿色绘制

其他功能，大家看到软件界面后就可以去探索。
