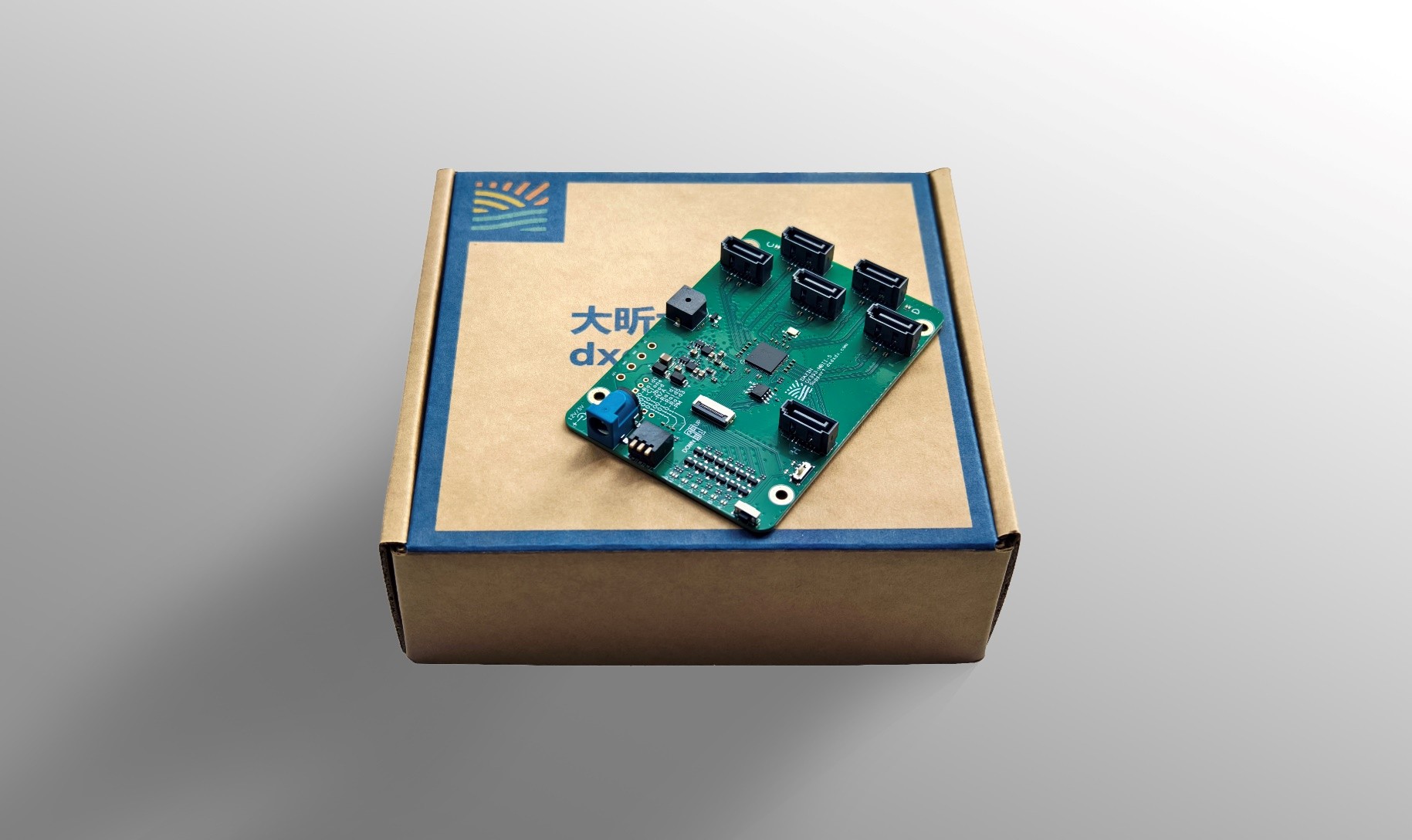

DX393硬件Raid卡

特性介绍

• 完全硬件加速的RAID引擎

• RAID操作不需要驱动程序，BIOS或软件

• RAID操作不需要外部DRAM或处理器

• 与设备SATA端口连接顺序无关

• 支持RAID级别：0  / 1 / 3 / 5 / 10 / JBOD / CLONE

• RAID 3/5回写高速缓存以增强性能

• SATA带内应用程序接口

• 支持超过2Tera Bytes RAID驱动器

• 支持基于在线命令的坏扇区恢复

• 支持在线自动重建

• 重建速度：200GB /小时

• 重新启动之间不断进行重建

• 支持RAID上的热备份

• 支持各种RAID配置和监视方法

• 支持AES加密

使用场景如下，推荐应用在PC、Server和桌面磁盘阵列盒产品上，其他应用场景，大家可以自由发挥。

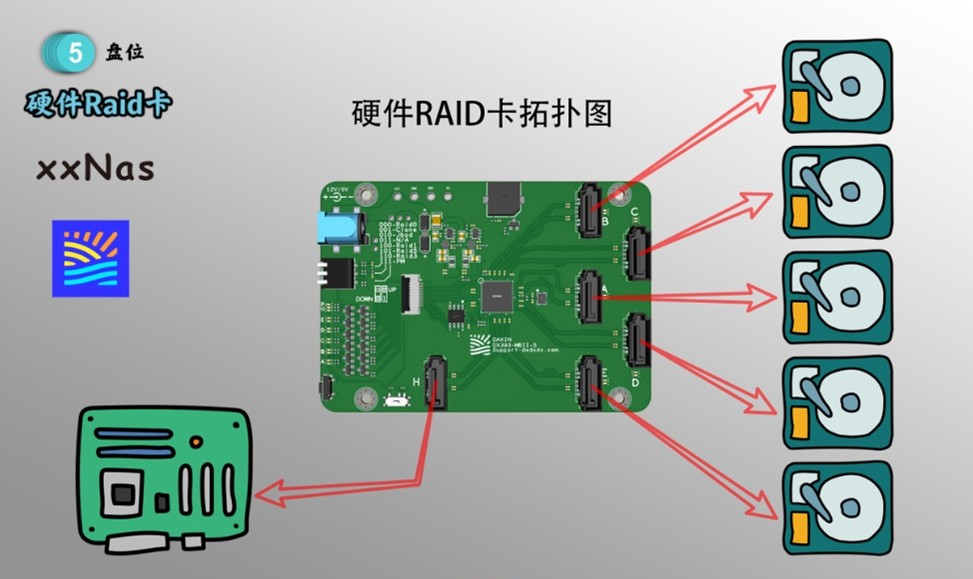

DX393硬件Raid卡的硬件连接方式如下图

SATA接口：如上图，DX393硬件Raid卡配备了6个SATA接口（7P标准口），

• 左边1个口（H口）为输出口，连接PC主板等主机接口；

• 右边5个接口（A、B、C、D、E口）用来连接硬盘；

供电接口：一个DC电源输入接口（DC5521标准），路由器电源适配器也可直接使用，供电电压范围为5-12V，电流500mA即可保证稳定运行。

DX393硬件Raid卡能干啥

功能

对用户意味着什么
